电缆桥架变形的两种修复方法

发布日期：2018-08-28 作者：点击：

桥式起重桥架变形的修理，现常用的有两种方法，预应力法和火焰矫正法。

（1 ）预应力法。在主梁下面安装一套张拉装置（如图4 所示），利用拉筋的拉力使主梁产生上拱。这样在主梁下盖板产生压应力，上盖板产生拉应力，这种应力与外载荷造成的应力相反，抵消了部分的工作应力，主梁的受力状况有所改善。所以预应力法有强化主梁和矫正下挠的目的。这种方法简单易行，上拱量容易控制。其缺点是有局限性，对较复杂的桥架变形不易矫正。

电缆桥架

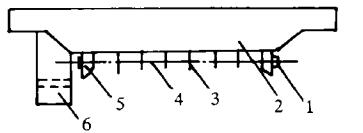

图4 预应力法修复主梁下挠示意

1 - 螺母；2 - 主梁；3 - 吊梁；4 - 拉杆；5 - 支架；6 - 司机室

（2 ）火焰矫正法。火焰矫正法就是对桥架某些部位进行加热，受热部位膨胀，但其受到邻近未加热部位的限制，不能自由膨胀，因此，加热部位就被压缩。冷却后，又产生收缩。加热部位在冷却过程中，拉动周围金属相互靠近，产生收缩力，相当于在主梁中性层下面作用一个偏心力矩，使主梁恢复上拱，达到矫正结构变形的目的。火焰矫正法的灵活性强，可以矫正桥架结构的各种复杂变形。
